10kV配电变压器功率不同,导线线径就不同,直流电阻也不同,那么粗的铜线电阻非常小,普通表测不出来。变压器直流电阻不能判断线圈是否存在[匝间短路]。只要三组线圈相通,初次级绝缘良好,就认为可以使用。对于1600kVA及以上的变压器来讲,各相绕组电阻间的差 别应该小于等于2% ,无中性点引出时的绕组,线间差别应该小于等于三相平均值的1%。上述判断结果应该换算到同-温度下进行比较,同时也应该校正引线的影响。由公式R2=R1x (T+t2)/ (T+t1) , 可以将不同温度下的电阻值换算到相同温度下电阻值。其公式中, R1和R2分别为温度在t1和t2时的电阻值。T为计算常数,当导线为铝线时,T取值为225 ,当导线为铜线时, T取值235。
测量变压器的直流电阻可以发现试验中存在很多问题,主要问题及日常防护措施有以下几种。
1、不同引线的电阻不一样引起的变压器直流电阻不平衡率超标。
主要原因:变压器的每个绕组不一样,其中的引线长度也不同,每个不一样的绕组都有不同的直流电阻值,这样就会给电阻的不平衡率造成影响,引起电阻不平衡率超标。
防护措施:(a )要将中性点的引线焊接在适当的地方。将铜排或者铝排连接在三相末端,三相电阻之间的平衡点需要用仪器来寻找,将中性引线焊接在这个位置上。(b)在中间相套上较大电阻值的线圈,用以减少中间相引线短所造成的影响。
2、连接有空隙导致的变压器直流电阻不平衡率超标。
主要原因1:根据实践可以得知,引线与套管导杆之间或者与分接开关没有紧密联系在一起也会影响电阻值的变化,造成超标。
防护措施:1 )在变压器日常运行过程中,采用气相色谱仪综合分析结果,对于出现不合格的部位进行及时处理。2 )将安装与检修的质量进行提高,严格检查各连接部位是否连接妥当。3)导线规格不同也会影响直流电阻的不平衡率超标。
主要原因2:研究事实表明,一些导线的铜、铝含量不能达到国标,导致一些变压器的直流电阻的电阻值偏差较大。即使所有导线符合规定,但是对于不同尺寸的导线的横切面也会对电阻值的偏差有影响。
防护措施:1)将入库线材的质量进行严格检验,避免劣质导线入库,减少直流电阻的不平衡率。2)将标称截面改成导线的较小界面,然后进行电阻值测量,与标称截面所测量出的电阻值进行对比,将偏差范围缩小到一半,这样可以很好地降低电阻值不平衡率。3)绕组不结实导致的电阻的不平衡率超标。
主要原因3:一个变压器的绕组不结实或者出现断股情况,会对变压器的电流造成直接影响,直接作用于直流电阻 ,会影响直流电阻的不平衡率。
防护措施:1 )通过气相色谱仪进行全面综合测量判断结果。2)遇到变压器短路时,要对变压器的直流电阻进行测量,及时检修出现的绕组不结实或者断股情况。
3、测量变压器的直流电阻数值不稳定的故障查找及处理措施
故障原因1:仪器及测量弓|线存在问题。
处理措施:1 )在测量变压器的电阻值之前,要保证测量引线完好无损,同时需要处理好接头的氧化层。2)将双臂电桥打开,观察电池工作是否正常,对于比较陈旧的双臂电桥,可以更换新的测量仪器来替换。
故障原因2 :在过渡程中,稳定时间太长。
处理措施:1 )缩短稳定时间可以采用新型的电阻测试仪器。2 )可以采取在充电时用高压充电,在测量时用低压进行测量的方法。
总之,变压器直流电阻试验是一项十分重要的试验项目, 试验过程中得出的数据结果可以直接判断一个变压器的质量好坏。然而影响变压器的直流电阻测量值的因素有很多,要求我们一步步探索挖掘深层原因,以达到更准确的测量数据。

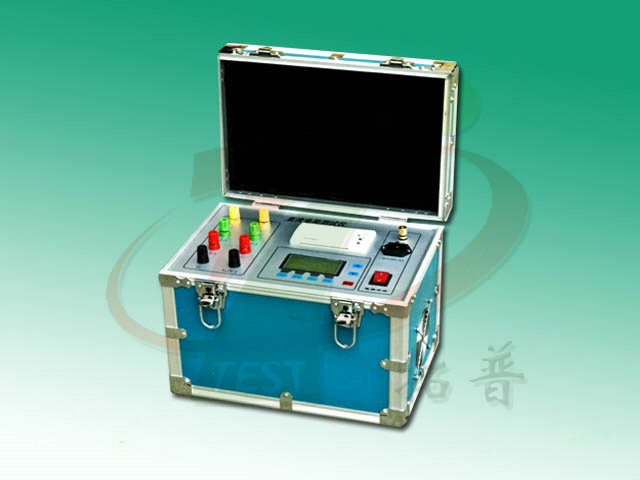

变压器直流电阻测试仪
