大电流试验器(AD901B)工作原理图如下

大电流试验器(AD901B)操作规范
1、接通工作电源,操作台上的电压表显示输入电压值。按下启动按钮,绿色指示灯亮,此时大电流试验器的升流器部分等待升流。
2、顺时针均匀旋转调压器手柄,注意操作台上输出电流指示(单位:安培)直到所需的大电流,为了保证测试精度,可在仪表接线柱上串接一标准电流表。
3、试验过程中,一旦发现不正常现象,应立即切断电源 ,查明原因后再进行试验。
4、做冲击试验时。接通工作电源,按下启动按钮,将仪器升到需要的电流值后(注:此时不要旋转调压器),按下停止按钮。重新按下启动按钮便是设定电流值输出。
5、试验完毕,必须将调压器回零,按停止按钮切断电源,只有在切断工作电源后 ,方可拆除试验接线,以保证安全。
大电流试验器(AD901B)操作注意事项
1、本设备是为短时间的工作而设计的,所以不允许长时间在额定容量下工作,特别不允许超过额定电流运行,以防过热,其时间如下:

2、使用前操作台电源线必须插入有可靠接地的电源插座(三芯插座接地极接地),以保证安全。
3、本设备在使用时应缓慢均匀升流,搬运时应避免过大的震动。
4、调压器与电刷接触表面应保持清洁,视情况用90%酒精蘸棉纱擦拭干净。
5、做冲击试验时,在5 秒钟内大电流不超过额定电流的两倍。
6、本设备应置于清洁、通风、干燥和室内保存。
大电流试验器(别称:升流器)是根据电力部门和工矿企业在电气设备试验如:各种开关、电流互感器和其它电器设备作电流负载试验及温升试验而专门设计制造的专用设备。
本系列产品视产品体积、重量采用分体/一体式结构,具有输出电流无极调整,电流上升平衡、负荷变化范围大、工作可靠、操作简便、安全等特点。是工矿企业进行升流或温升试验较理想的设备。

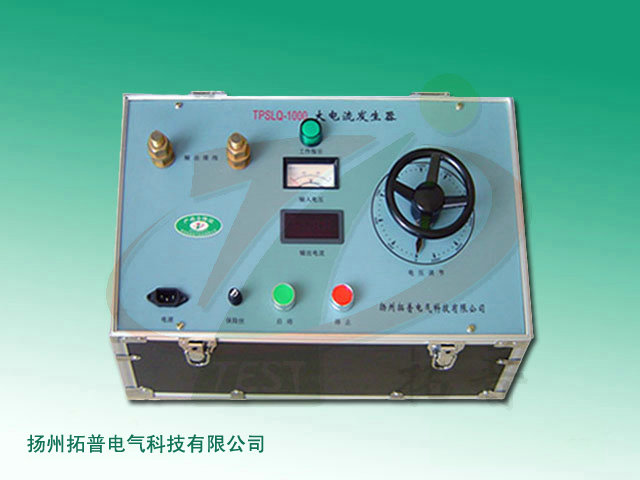

大电流试验器(AD901B)外观图片
AD901B大电流试验器
信息整理:大电流试验器生产厂家扬州拓普电气科技有限公司
