低压成套设备保护电路连续性测试方法及相关试验要求!
相关概念
低压成套设备保护接地电路连续性是指电器设备应设置良好的保护电路.使非载流回路的所有金属部件均应接地,而且要使保护电路是连续的。如在GB 7251. 1- 2005《低压成套开关设备和控制设备第1部分型式试验和部分型式试验》等标准中保护电路连续性是个重要的测试项目.低压成套开关设备是我国强制性认证产品即CCC认证产品。由此看来这是一项非常重要的安全指标。
保护电路是否连续,是通过接地电阻大小来衡量的。在许多电器产品的安全标准中.都有“接地电阻”的指标。”接地电阻”是个不十分明确的词,应该从不同领域,根据实际情况,给它作出不同的定义。在有些标准中(如家用电器产品安全标准中),它是指设备内部的接地电阻,而在有些标准中(如接地设计规范中),是指整个接地装置的电阻。因此,涉及接地电阻,先要弄清楚它是哪一部分的接地电阻。
一般电器设备安全标准中所说设备内部的接地电阻,它所反映的是0I类和I类设备的外露可导电部分与设备的总接地端子之间的电阻。一般标准中规定的这个电阻不得大于0.1Ω。
测试目的
在01类和I类电器中,一但绝缘失效时易触及金属部件可能成为带电体,这些金属部件应长久地和可靠地连接到电器中接地接线柱或接线装置中。或者连接到电器进线接地极上。这是指电器的保护接地端子与电器装置任何易触及的可导电部分之间的电阻,称为设备内部的接地电阻,是为了鉴别电器保护接地的可靠性。0类电器没有接地装置, II 类电器不准有按地装置,III类电器使用安全特低电压,都不需要测试接地电阻。只有0I类和I类电器才能有接地装置,需要进行接地电阻的测量.而且是一项必须进行考核的重要项目。
试验要求
在对接地电阻测试时.应对保护接地线标志.接地端子等进行检查。
1)保护接地线应为黄绿双色铜芯绝缘软线,鼓面积不小于0.75mm2.
2)接地接线柱,其夹紧装置应有紧固设施.以防松动,使用工具方可拆开。
3)保护接地端子应有符号或字母PE标志.标志与接地接线柱不能离得太远。接地标志应牢固耐用,在试验过程中不能损坏和脱落,不能用纸贴。
4)接地接线柱的上体应采用铜材.或者抗腐蚀能力不亚于铜材的其它金属。按地接线柱的所有零件,不应因这些零件与接地导线的铜或其它金属相接触而产生腐蚀的危险。接地接线柱应耐腐蚀。
5)接地连接不应使用无紧固装置的插人接线端子.按照GB 1497(低压电器基本标准)规定。
6)保护接地端子应安置在容易接近的地方,而且当罩壳或其它可移动的部件移走时.仍应保证保护接地端子与接地板或保护导体有良好的电气连接。
7)接地电阻值:测试部位、接地端子至任何触及可导电部分小于等于0.1Ω。
试验程序、测试方法、结论判别及注意事项
1)初测:用万用表欧姆档进行初测,检查各外露可导电部分与接地紧固件之间的电气连接是否良好.如低压成套开关设备。测量壳体、安装支架、安装导轨。门锁,抽屉等外露可导电部分与主接地点的电气连接情况,若不通或接触不良或电阻很大均为不合格。
2)固定性检查:用肉眼观察接地装置是否可帶地固定在产品上.并应配有专用接地紧固件。否则。为不合格。
3)接地标志:标志牢固,耐用。
4)保护接地线:必须为黄绿双色铜芯绝缘软线,用其它额色为不合格。并且其它非保护接地线不能使用黄绿双色线。保护接地线截面积≥0.75mm2
5)测量:一般采用电压降法来测量接地电阻。即固定测试电路电流,读出测量电路两端的电压,根据欧姆定律公式计算出接地电阻。一般试验室 采用专门用于测量电器内部接地电阻的测试仪,测量电流一般为10A.25A.通过低欧姆电阻表直接读出电阻值。
6)注意事项:测定接地电阻时应使测试线路导线与易触及可导电部分表面连接,点的接触电阻尽量较小,注意测试卡头接触处的油漆是否刮干净。测量导线(粗的二根电流输出线,细的二根电压测量线),电压测量端应紧靠在电流输出端。
信息整理:扬州拓奥普电力设备厂

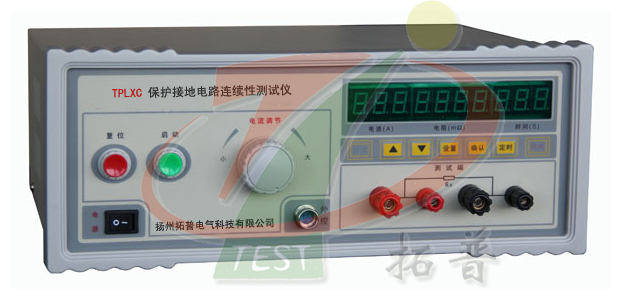

保护接地电路连续性测试仪
