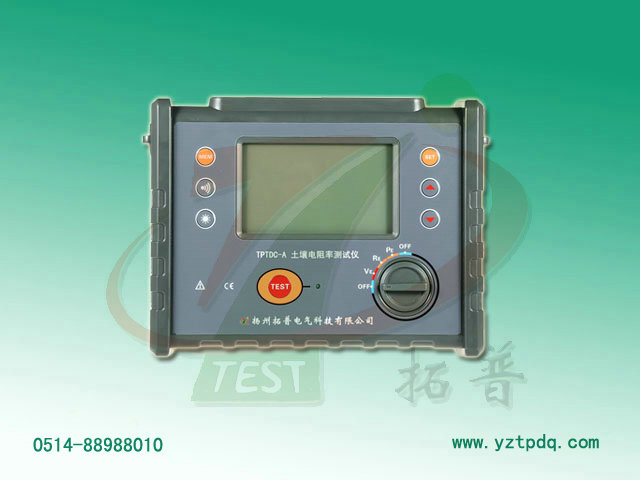

土壤电阻率测试仪

土壤电阻率测试仪

型 号:TPTDC-A
价 格:0元
TPTDC-A 土壤电阻率测试仪是检验测量接地电阻的常用仪器,设备采用了超大LCD灰白屏背光显示和微处理机技术,通过微处理器控制的2线、3线、4线法式接地电阻测试及土壤电阻率测试。该土壤电阻率测试仪由微处理器控制,可精准检测接地电阻、土壤电阻率、接地电压。其使用了快速滤波技术可将干扰减至小。同时存储500组数据。
 详细介绍

仪器简介
    TPTDC-A 土壤电阻率测试仪是检验测量接地电阻的常用仪器,设备采用了超大LCD灰白屏背光显示和微处理机技术,通过微处理器控制的2线、3线、4线法式接地电阻测试及土壤电阻率测试。
    该仪器汇集了许多接地测试功能,可快速全面的测量接地网络中的各项参数。是代替传统摇表测量
的新一代接地测量仪表。广泛应用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。仪表具有测试精准、快速、简捷、稳定可靠等特点。
    该土壤电阻率测试仪由微处理器控制,可精准检测接地电阻、土壤电阻率、接地电压。其使用了快
速滤波技术可将干扰减至小。同时存储500组数据。

技术指标

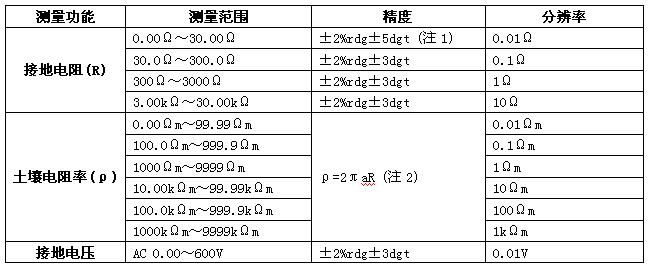

一、量程及精度误差

注:1、基准条件:Rh Rs<100Ω时的精度。
       工作条件:Rh max=3kΩ+100R<50kΩ;Rs max=3kΩ+100R<50kΩ
    2、取决于R的测量精度而定,π=3.14,a:1 m~100m

二、一般规格
1、功    能:二三四线测量接地电阻、土壤电阻率;接地电压测量
2、环境温度湿度:23℃±5℃,75%rh以下
3、工作电源:1.5V(LR14)碱性电池6节
4、干扰电压:<20V(应避免)
5、干扰电流:<2A(应避免)
6、测R时电极间距:a>5d
7、测ρ时电极间距:a>20h
8、辅助接地电阻值:基准条件<100Ω,工作条件<5kΩ
9、量    程:接地电阻:0.00Ω~30.00kΩ
             土壤电阻率:0.00Ωm~9999kΩm
             接地电压:0.00V~600V
10、测量方式:精密4线、3线法测量、简易2线测量接地电阻
11、测量方法:接地电阻:额定电流变极法
              土壤电阻率:四极法
              接地电压:平均值整流(S-ES接口间)
12、测试频率:128Hz
13、短路测试电流:AC > 20mA(正弦波)
14、开路测试电压:AC 28V max
15、电极间距范围:可设定1m~100m
16、换    档:接地电阻:0.00Ω~30.00kΩ全自动换档
              土壤电阻率:0.00Ωm~9999kΩm全自动换档
17、背    光:可控灰白色背光,适合昏暗场所使用
18、显示模式:4位超大LCD显示,灰白色背光
19、测量指示:测量中LED闪烁
20、LCD显示域:108mm×65mm
21、仪表尺寸:240mm (长)×188mm (宽)×85mm (高)
22、标准测试线:4条:红色15m,黑色15m,黄色10m,绿色10m各1条
23、简易测试线:2条:黄色1.5m,绿色1.5m各1条
25、辅助接地棒:4根
26、测量时间:对地电压:约2次/秒
              接地电阻、土壤电阻率:约7秒/次
27、接地电压:AC 600V以下测量(接地电压测量功能不能用于测量商用电)
28、数据存储:500组,“MEM”存储指示,显示“FULL”符号表示存储已满
29、数据查阅:查阅数据时“MR”符号指示
30、溢出显示:超量程溢出时“OL”符号指示
31、报警功能:测量值超过报警设定值时发出报警提示
32、电池电压:电池电压不足,显示低电符号“  ”
33、自动关机:“APO”指示,开机15分钟后自动关机
34、功    耗:待机:40mA Max(背光关闭)
              开机开背光:43mA Max
              测量:120mA Max(背光关闭)
35、质    量:仪表:1280g(含电池)
              测试线:890g(含简易测试线)
              辅助接地棒:720g(4根)
36、工作温湿度:-10℃~40℃;80%rh以下
37、存放温湿度:-20℃~60℃;70%rh以下
38、过载保护:测量接地电阻:H-E、S-ES各端口间AC 280V/3秒
39、绝缘电阻:20MΩ以上(电路与外壳之间500V)
40、耐    压:AC 3700V/rms(电路与外壳之间)
41、电磁特性:IEC61326(EMC)
42、适合安规:IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2);IEC61010-031;IEC61557-1(接地电阻);IEC61557-5(土壤电阻率);JJG 366-2004。

友情提醒:购置防雷装置检测专业设备要选直接生产商的产品,产品质量及售后服务有保证!产品咨询热线:0514-88988010
