接地电阻土壤电阻率测试仪

接地电阻土壤电阻率测试仪

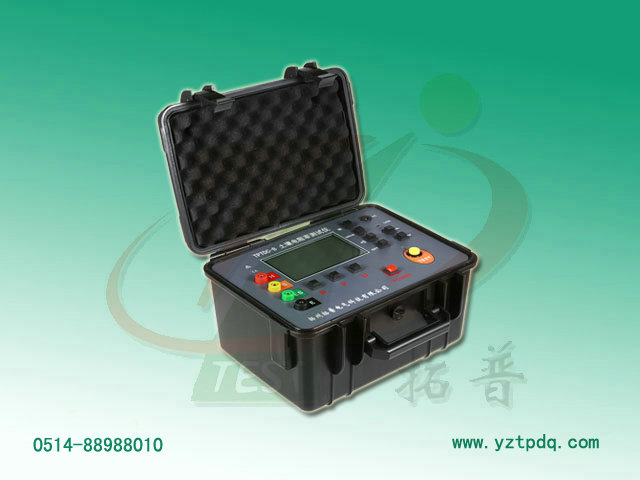

型 号:TPTDC-B
价 格:0元
TPTDC-B 接地电阻土壤电阻率测试仪别称土壤电阻率测试仪,是检验测量接地电阻的常用仪表,设备采用了超大LCD灰白屏背光显示和微处理机技术,通过微处理器控制的2线、3线、4线法式接地电阻测试及土壤电阻率测试。汇集了许多接地测试功能,可快速全面的测量接地网络中的各项参数。广泛应用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。
 详细介绍

设备简介
    TPTDC-B 接地电阻土壤电阻率测试仪别称土壤电阻率测试仪,是检验测量接地电阻的常用仪表,设备采用了超大LCD灰白屏背光显示和微处理机技术,通过微处理器控制的2线、3线、4线法式接地电阻测试及土壤电阻率测试。汇集了许多接地测试功能,可快速全面的测量接地网络中的各项参数。广泛应用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。仪表具有测试精准、快速、简捷、稳定可靠等特点。
    TPTDC-B土壤电阻率接地电阻测试仪由微处理器控制,可精准检测接地电阻、土壤电阻率、接地电压
。其使用了快速滤波技术可将干扰减至小。同屏显示辅助电极的电阻值,方便判断由于环境因素带来的测量误差,便于更准确测量接地真实阻值,同时存储500组数据,可通过监测软件在线监测数据,USB数据上传PC并具有数值保持及智能报警提示等独特功能。
    该土壤电阻率测试仪由主机、监控软件、测试线、USB线、接地针组成,具有历史数据读取、查阅、
保存、报表、打印等功能。

技术指标

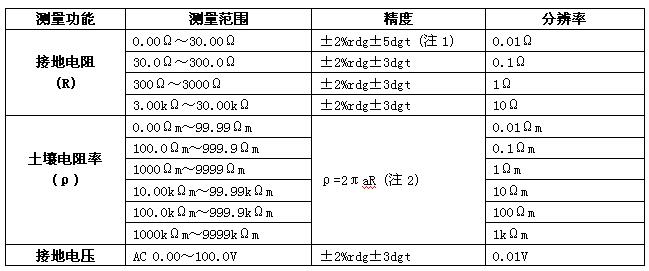

一、量程及精度误差

注:1、基准条件:Rh Rs<100Ω时的精度。
       工作条件:Rh max=3kΩ+100R<50kΩ;Rs max=3kΩ+100R<50kΩ
    2、取决于R的测量精度而定,π=3.14,a:1m~100m

二、一般规格
1、功    能:二三四线测量接地电阻、土壤电阻率;接地电压测量
2、环境温度湿度:23℃±5℃,75%rh以下
3、工作电源:DC 6V 4.5Ah铅酸蓄电池连续待机100小时
4、干扰电压:<20V(应避免)
5、干扰电流:<2A(应避免)
6、测R时电极间距:a>5d
7、测ρ时电极间距:a>20h
8、辅助接地电阻值:基准条件<100Ω,工作条件<5kΩ
9、量    程:接地电阻:0.00Ω~30.00kΩ
             土壤电阻率:0.00Ωm~9999kΩm
             接地电压:0.00V~100V
10、测量方式:精密4线、3线法测量、简易2线测量接地电阻
11、测量方法:接地电阻:额定电流变极法
              土壤电阻率:四极法
              接地电压:平均值整流(S-ES接口间)
12、测试频率:128Hz
13、短路测试电流:> 20mA(正弦波)
14、开路测试电压:AC 28V max
15、电极间距范围:可设定1m~100m
16、换    档:接地电阻:0.00Ω~30.00kΩ全自动换档
              土壤电阻率:0.00Ωm~9999kΩm全自动换档
17、背    光:可控灰白色背光,适合昏暗场所使用
18、显示模式:4位超大LCD显示,灰白色背光
19、测量指示:测量中LED闪烁
20、LCD显示域:108mm×65mm
21、仪表尺寸:长宽高:277.2mm×227.5mm×153mm
22、标准测试线:4条:红色15m,黑色15m,黄色10m,绿色10m各1条
23、简易测试线:2条:黄色1.6m,绿色1.6m各1条
25、辅助接地棒:4根:φ10mm×200mm
26、测量时间:对地电压:约3次/秒
              接地电阻、土壤电阻率:约7秒/次
27、接地电压:AC 100V以下测量(接地电压测量功能不能用于测量商用电)
28、USB接口:具有USB接口,软件监控,存储数据可以上传电脑,保存打印
29、通 讯 线:USB通讯线1条,长1.5m
30、数据存储:500组,“MEM”存储指示,显示“FULL”符号表示存储已满
31、数据查阅:查阅数据时“MR”符号指示
32、溢出显示:超量程溢出时“OL”符号指示
33、干扰测试:自动识别干扰信号,干扰电压高于5V时“NOISE”符号指示
34、辅助接地测试:具有辅助接地电阻值测试功能,0.00KΩ~30kΩ(Rh max=3kΩ+100R<50kΩ;Rs max=3kΩ+100R<50kΩ)
35、报警功能:测量值超过报警设定值时发出报警提示
36、电池电压:电池电量实时显示,电池电压低时提醒及时充电
37、自动关机:“APO”指示,开机15分钟后自动关机
38、功    耗:待机:40mA Max(背光关闭)
              开机开背光:43mA Max
              测量:120mA Max(背光关闭)
39、质    量:仪表:2406g(含电池)
              测试线:1300g
              辅助接地棒:850g(4根)
40、工作温湿度:-10℃~40℃;80%rh以下
41、存放温湿度:-20℃~60℃;70%rh以下
42、过载保护:测量接地电阻:H-E、S-ES各端口间AC 280V/3秒
43、绝缘电阻:20MΩ以上(电路与外壳之间500V)
44、耐    压:AC 3700V/rms(电路与外壳之间)
45、电磁特性:IEC61326(EMC)
46、适合安规:IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2);IEC61010-031;IEC61557-1(接地
电阻);IEC61557-5(土壤电阻率);JJG 366-2004。

友情提醒:购置防雷装置检测专业设备要选直接生产商的产品,产品质量及售后服务有保证!产品咨询热线:0514-88988010
